LKB-02靶式流量控制器(上海远东仪表厂）
LKB-02靶式流量控制器概述
LKB-02靶式流量控制器采用靶式传感器。可用于水冷却系统或其他流体回路，与执行器配套，对管道水流量作二位式控制或报警。
LKB-02靶式流量控制器主要技术性能
环境温度：+5～+55℃
安装位置：外壳上箭头与水流方向一致，控制器前须要有10D（管径）长度的导向直管道。
安装管道：1-6"
设定值范围：20-2000升/分
耐压：2MPa
触点容量：AC 250V 3A（阻性）
寿命：1×105次
介质温度：5～80℃
LKB-02靶式流量控制器特点
铸铝外壳
外壳防护等级：IP65
耐压较大2MPa
与介质接触材料：1Cr18Ni9Ti
LKB-02靶式流量控制器规格
管道与靶配用 | 流量调节 范围 | 切换差 | 重复性误差 |
管道直径 | 靶号 |
1" | 1# | 20……48 | 8 | 1.1 |
1 1/4" | 1# | 34……100 | 10 | 2.6 |
1 1/2" | 1# | 65……160 | 14 | 3.8 |
2" | 1# | 120……280 | 26 | 6.4 |
*2 1/2" | 1# | 210……550 | 18 |
|
*3" | 1# | 380……750 | 20 |
|
2" | 2# | 40……140 | 18 | 4.0 |
*2 1/2" | 2# | 110……340 | 15 |
|
*3" | 2# | 180……470 | 18 |
|
*4" | 2# | 350……920 | 20 |
|
*3" | 3# | 115……220 | 20 |
|
*4" | 3# | 210……590 | 20 |
|
*5" | 3# | 380……1200 | 40 |
|
*6" | 3# | 550……1800 | 80 |
|
注：*号数据为参考数据

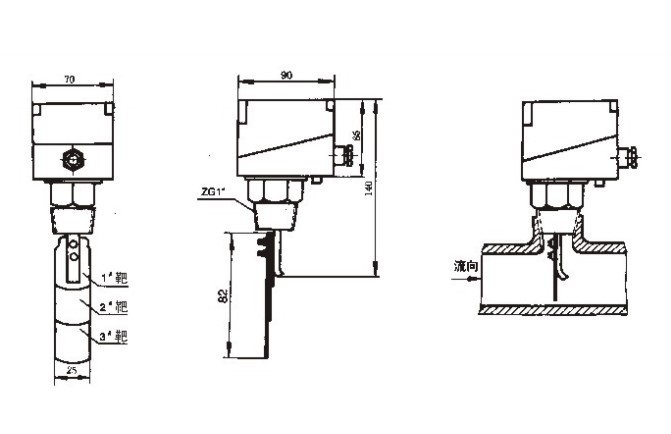

LKB-02靶式流量控制器外形及安装尺寸
