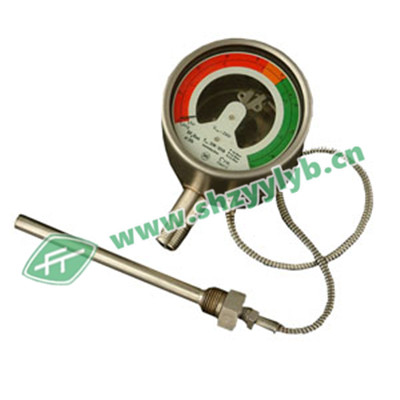

MTK-02温度探杆式带指示SF6密度控制器简介
上海远东仪表厂生产的MTK-02温度探杆式带指示SF6密度控制器是我厂根据高压电器行业之需要研制的具有指示功能和良好温度补偿功能的产品，主要用于控制和监视密封容器中SF6气体密度。
用途及主要元件材料
MTK-01带指示SF6密度控制器主要用于控制和监视密封容器中SF6气体的密度。如：高压开关、高压电缆、变压器、互感器、高频技术和X-透视等电气工程设备。控制器有二组或三组接点，可发出报警和闭锁控制信号。控制器内灌液以提高抗振，抗冲击性能。感压元件为316L不锈钢弹簧管，触点装置为磁助式高性能电接点，外壳、温度探杆为不锈钢。
主要技术性能及特点
◆精度等级：1.5级（在20±2℃时），全温度范围内不低于2.5级
◆环境温度影响：-30～60℃范围内，温度补偿偏差不大于±0.015MPa
◆测量范围：SF6气体在20℃时，-0.1~0.9MPa或-0.1~0.5MPa，刻度盘上用红、绿、黄颜色表示SF6气体在不同密度区域
◆抗震性能：20m/S2（充油））
◆抗冲击性能：300m/S2（充油）
◆外壳防护等级：IP65
◆密封性能：≤10-9Pa.m3/s
◆触点容量：AC/DC 250V 50VA/30W，三组接点为20VA/20W
◆具有指示、控制功能，可靠性好。
◆补偿测量系统反应灵敏，尤为适合适用于环境温度与被检测介质温度存在较大差异的场合。
◆指示、控制的值是20℃时SF6气体密度所对应的压力值。
◆耐振动，耐冲击，密封性能好。
◆有一组、有二组或三组接点。
工作原理
密度控制器内设置了波纹管温度补偿元件，并充入感温介质，控制器正常工作时，因环境温度变化造成的误差由感温元件进行反向补偿，使控制器所指示的压力值真实地反映SF6密度的压力值。密度控制器充入SF6气体后，弹簧管受压膨胀传动机构带动指针简介将压力值反映为密度值，在压力上升的过程中，两常闭触点相继断开。当SF6气体泄漏。压力下降至补气压力设定值时，第一组开关闭合，输出补气信号，当压力下降至闭锁压力值时，第二组开关闭合，输出闭锁信号。
