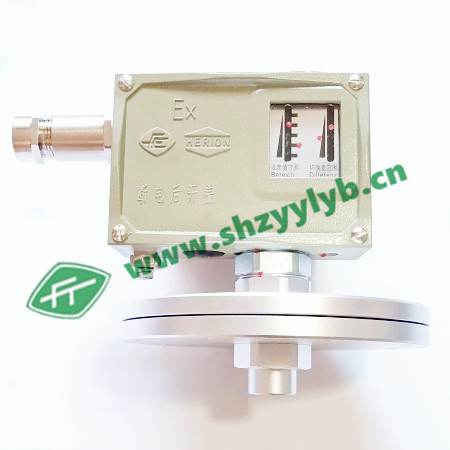

D500/7DK压力控制器（上海远东仪表厂）采用膜片式传感器。可用于空气等中性气体和水、液压油、润滑油、轻燃油等液体介质。控制器的设定值可调，调节范围0-2.5MPa。
主要技术性能：
工作粘度：＜1×10ˉ³m²/s
开关元件：微动开关
外壳防护等级：IP65（符合DIN40050，与GB4208中IP65相当）
环境温度：-5～40℃
介质温度：0～90℃
抗振性能：D500/7D：40m/s²
D500/7DK：20m/s²
重复性误差：≤1.5%
触点容量：AC 220V 6A(阻性）
特点：控制灵敏度高。
规格：
◆D500/7D切换差不可调
设定值 调节范围 MPa (Kpa) | 切换差不大于 | 最大允许 压力 MPa (kPa)* | 开关 切换 次数 次/分 | 压力传感器材料 | 接口 内螺纹 | 重量kg | 外形 尺寸 图号 | 订货目录编号 |
设定值范围下限MPa(kPa) | 设定值范围上限MPa(kPa) |
外壳 | 膜片 | 普通型 | 防爆型 | 普通型 | 防爆型 |
(0…2.5) | (0.3) | (0.4) | (50) | 10 | 镀锌钢 | 丁腈橡胶 | G1/4〃 | 1.0 | 01 | 04 | 0812200 | 0852280 |
(0…6) | (0.4) | (0.6) | 0812500 | 0852580 |
(0…16) | (0.4) | (0.8) | 0812700 | 0852780 |
(0…25) | (0.4) | (0.9) | 0812800 | 0852880 |
0.005...0.06 | 0.003 | 0.006 | 1.5 | 40 | 黄铜 | 1.15 | 02 | 05 | 0814100 | 0854180 |
0.005…0.1 | 0.003 | 0.009 | 0814200 | 0854280 |
0.005...0.16 | 0.003 | 0.012 | 0814300 | 0854380 |
0.005...0.25 | 0.004 | 0.015 | 0814400 | 0854480 |
0.03…0.4 | 0.02 | 0.04 | 4 | 0.85 | 03 | 06 | 0814500 | 0854580 |
0.03…0.6 | 0.03 | 0.05 | 0814600 | 0854680 |
0.05…1 | 0.03 | 0.06 | 0814700 | 0854780 |
0.1…1.6 | 0.04 | 0.12 | 5 | 0.85 | 03 | 06 | 0814800 | 0854880 |
0.1…2.5 | 0.04 | 0.15 | 0814900 | 0854980
|
◆D500/7D切换差可调
设定值 调节范围 MPa (Kpa) | 切换差不大于 | 最大允许 压力 MPa (kPa)* | 开关 切换 次数 次/分 | 压力传感器材料 | 接口 内螺纹 | 重量kg | 外形 尺寸 图号 | 订货目录编号 |
设定值范围下限MPa(kPa) | 设定值范围上限MPa(kPa) |
外壳 | 膜片 | 普通型 | 防爆型 | 普通型 | 防爆型 |
(0…2.5) | (0.8…2.5) | (1.1…2.5) | (50) | 10 | 镀锌钢 td> | 丁腈橡胶 | G1/4〃 | 1.05 | 01 | 04 | 0802200 | 0842280 |
(0…6) | (0.9…4) | (1.5…4) | 0802500 | 0842580 |
(0…16) | (1.1…12) | (2.3…12) | 0802700 | 0842780 |
(0…25) | (1.1…20) | (2.8…20) | 0802800 | 0842880 |
0.005...0.06 | 0.009…0.05 | 0.016…0.05 | 1.5 | 40 | 黄铜 | 1.2 | 02 | 05 | 0804100 | 0844180 |
0.005…0.1 | 0.011…0.08 | 0.018…0.08 | 0804200 | 0844280 |
0.005...0.16 | 0.013…0.12 | 0.025…0.12 | 0804300 | 0844380 |
0.005...0.25 | 0.014…0.2 | 0.025…0.2 | 0804400 | 0844480 |
0.03…0.4 | 0.05…0.2 | 0.08…0.2 | 4 | 0.9 | 03 | 06 | 0804500 | 0844580 |
0.03…0.6 | 0.06…0.4 | 0.1…0.4 | 0804600 | 0844680 |
0.05…1 | 0.06…0.6 | 0.11…0.6 | 0804700 | 0844780 |
0.1…1.6 | 0.12…1.2 | 0.25…1.2 | 5 | 0.9 | 03 | 06 | 0804800 | 0844880 |
0.1…2.5 | 0.12…2 | 0.33…2 | 0804900 | 0844980 |
◆D500/7DK切换差不可调(小切换差，无防爆型）
设定值 调节范围 MPa (Kpa) | 切换差MPa(kPa) | 最大允许 压力⑵ MPa (kPa) | 开关 切换 次数 次/分 | 压力传感器材料 | 接口 内螺纹 | 重量kg | 外形 尺寸 图号 | 订货号 |
设定值范围下限MPa(kPa) | 设定值范围上限MPa(kPa) | 外壳 | 波纹管 |
(0…2.5) | (0.45) | (0.6) | (50) | 10 | 镀锌钢 | 丁腈橡胶 | G1/4〃 | 1.4 | 01 | 0812207 |
(0…6) | (0.6) | (0.9) | 0812507 |
(0…16) | (0.6) | (1.2) | 0812707 |
(0…25) | (0.6) | (1.35) | 0812807 |
0.005...0.06 | 0.0045 | 0.009 | 1.5 | 40 | 黄铜 | 1.55 | 02 | 0814107 |
0.005…0.1 | 0.0045 | 0.015 | 0814207 |
0.005...0.16 | 0.0045 | 0.018 | 0814307 |
0.005...0.25 | 0.0065 | 0.225 | 0814407 |
0.03…0.4 | 0.03 | 0.045 | 4 | 1.25 | 03 | 0814507 |
0.03…0.6 | 0.045 | 0.075 | 0814607 |
0.05…1 | 0.045 | 0.09 | 0814707 |
0.1…1.6 | 0.045 | 0.18 | 5 | 1.25 | 03 | 0814807 |
0.1…2.5 | 0.045 | 0.225 | 0814907
|
注：*在实际工作中，即使短暂的压力峰值也不能超过此值。

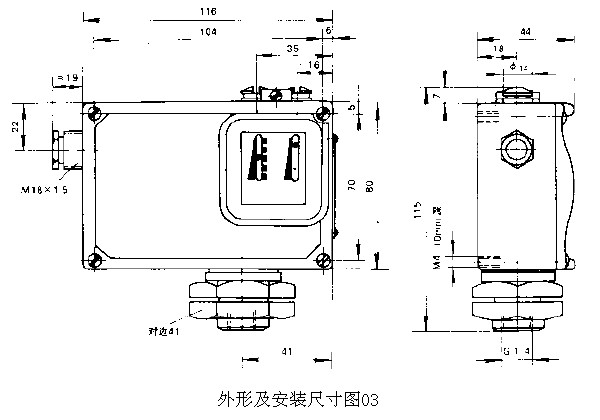

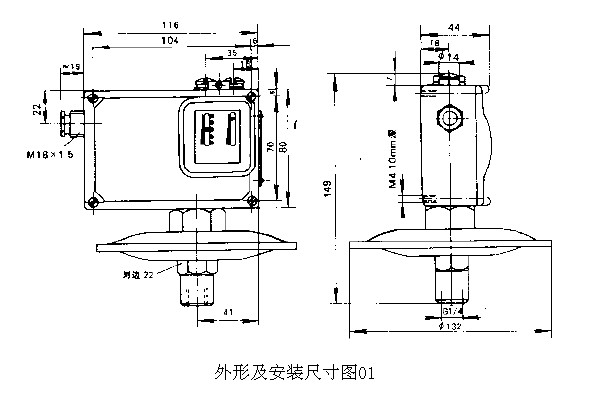

外形及尺寸安装（普通型）单位：mm

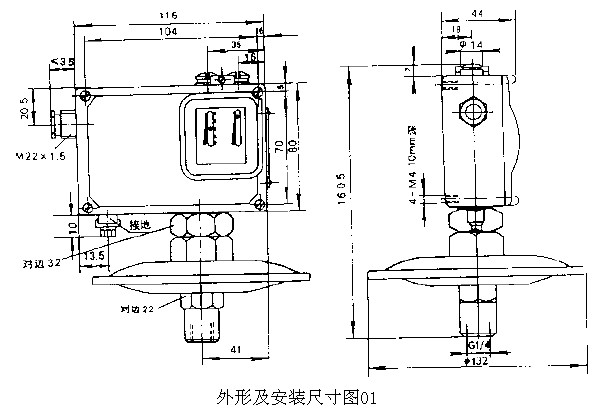

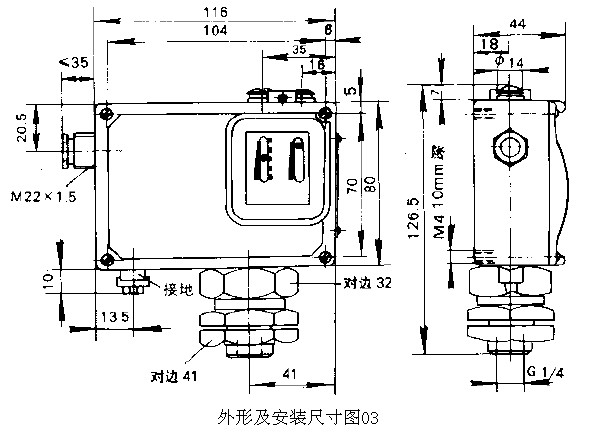

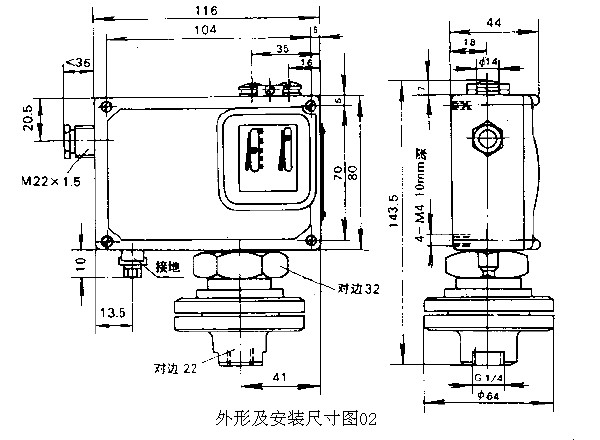

外形及尺寸安装（防爆型）单位：mm
附件：
可供选用附件目录编号：0574767，0574773，0574772，0574771
SC5·470·505
订货目录编号为：0802200至0802800；0812200至0812800；0812207至0812807；0852280至0852880；0842280至0842880的低压控制器用订货目录编号为0574771的安装支架，其余用0574772。
