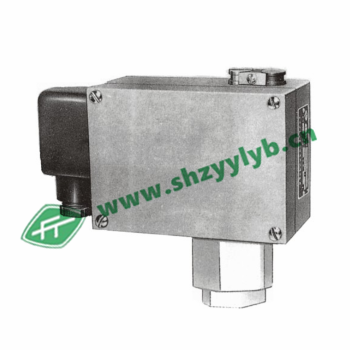

D501/7DZ双触点压力控制器（上海远东仪表厂）
主要技术性能
可用于空气、气体、水、水蒸气、油等介质。
工作粘度：＜1×10ˉ³ m²/s
开关元件：微动开关
外壳防护等级：IP54
环境温度：-5～40℃
介质温度：0～120℃
安装位置：压力接口垂直向下（允许倾斜15°）
抗振性能：Max 20m/s²
重复性误差：≤1.5%
同步性误差：≤0.5%(指下切换值的同步误差)⑴
触点容量：AC 220V 6A（阻性） 600VA
规格
◆切换差不可调
设定值调节范围MPa | 切换差不大于 | 最大允许压力⑵MPa | 开关切换次数次/分 | 压力传感器材料 | 接口内螺纹 | 重量kg | 外形尺寸图号 | 订货目录编号 |
设定值范围下限MPa | 设定值范围上限MPa | 外壳 | 波纹管 |
0…0.01 | 0.0012 | 0.0018 | 0.1 | 10 | 镀锌钢 | 00Cr17Ni14Mo2（316L） | G1/4〃 | 1.3 | 01 | 0815108 |
0…0.025 | 0.0015 | 0.003 | 0815208 |
0…0.04 | 0.0015 | 0.004 | 0815308 |
0.05…0.4 | 0.075 | 0.09 | 10 | 1Cr18Ni9Ti | 1.3 | 02 | 0813508 |
0.05…0.6 | 0.075 | 0.11 | 0813608 |
0.05…0.1 | 0.09 | 0.15 | 0813708 |
注⑴：要求上切换值同步，应在订货中注明。
⑵：在实际工作中，即使短暂的压力峰值也不能超过此值。

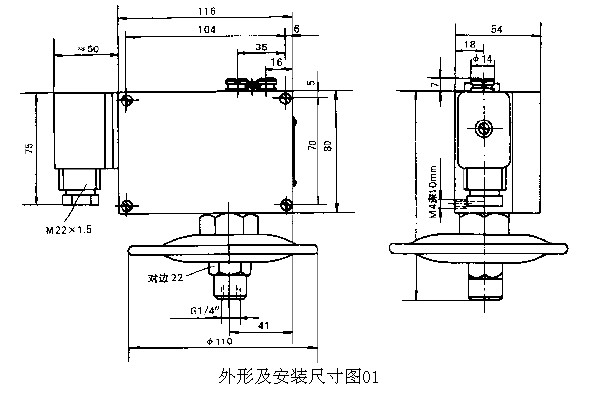

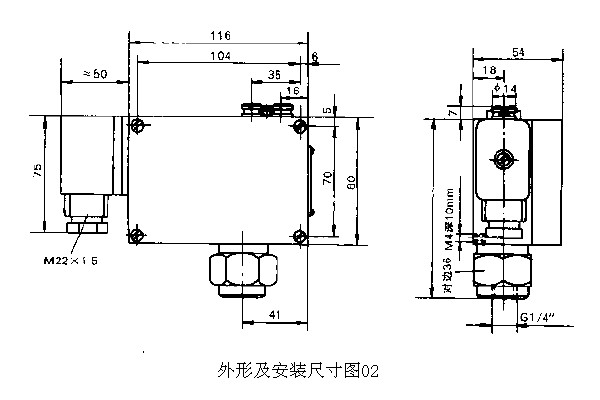

外形及安装尺寸
附件
可供选用附件目录编号：0574767，0574771，0574772，0574773
订货目录编号为0815108至0815308的低压控制器用订货目录编号为0574771的安装支架，其余用0574772。
