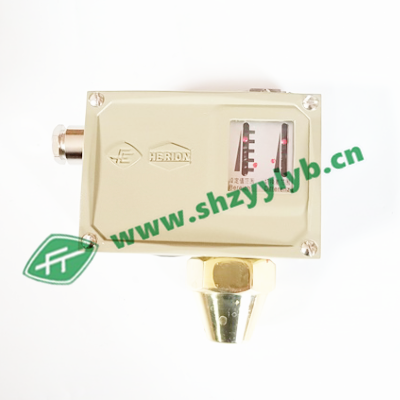

D502/7DZ双触点压力控制器（上海远东仪表厂）
主要技术性能
可用于空气、气体、水、水蒸气、致冷剂、油等介质。
工作粘度：＜1×10ˉ³ m²/s
开关元件：微动开关
外壳防护等级：IP54
环境温度：-40～50℃
介质温度：0～120℃
安装位置：压力接口垂直向下（允许倾斜15°）
抗振性能：Max 20m/s²
重复性误差：≤1%
同步性误差：≤0.5%(指下切换值的同步误差)注⑴
触点容量：AC 220V 6A（阻性） 600VA
规格
◆D502/7DZ切换差不可调
设定值调节范围MPa | 切换差不大于 | 最大允许压力⑵MPa | 开关切换次数次/分 | 压力传感器材料 | 接口内螺纹 | 重量kg | 外形尺寸图号 | 订货号 |
设定值范围下限MPa | 设定值范围上限MPa | 外壳 | 波纹管 |
-0.1…0 | 0.009 | 0.011 | 1 | 20 | 黄铜 | 不锈钢00Cr17Ni14Mo2（316L） | G1/4〃 | 1.4 | 01 | 0810108 |
-0.1…0.1 | 0.011 | 0.012 | 0810208 |
-0.1…0.16 | 0.012 | 0.015 | 0810308 |
-0.1…0.25 | 0.015 | 0.018 | 0810408 |
0…0.1 | 0.011 | 0.012 | 1 | 1.4 | 01 | 0811108 |
0…0.16 | 0.012 | 0.015 | 0811208 |
0.01…0.25 | 0.014 | 0.015 | 0811308 |
0.02…0.4 | 0.045 | 0.045 | 2 | 1.25 | 02 | 0811408 |
0.03…0.6 | 0.045 | 0.054 | 0811508 |
0.03…1 | 0.045 | 0.06 | 0811608 |
0.05…1.6 | 0.11 | 0.12 | 5 | 1.3 | 03 | 0811708 |
0.05…2.5 | 0.11 | 0.15 | 0811808 |
注⑴：要求上切换值同步，应在订货中注明。
⑵：在实际工作中，即使短暂的压力峰值也不能超过此值。

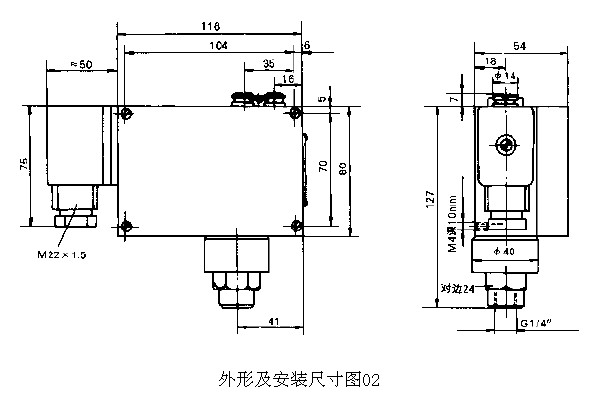

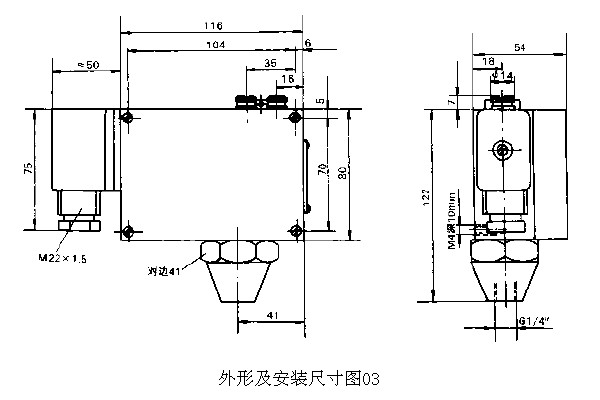

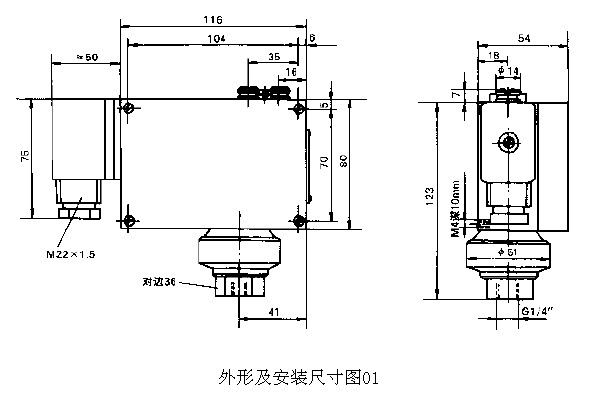

外形及安装尺寸
附件
可供选用附件目录编号：0574767，0574772，0574773。
