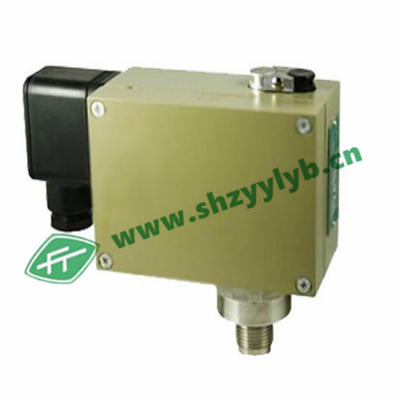

D504/7DZ双触点压力控制器（上海远东仪表厂）
D504/7DZ双触点压力控制器（上海远东仪表厂）采用带泄油口的活塞式传感器，可用于中性液压油等介质。控制器设定值可调，调节范围0.3…40MPa。
主要技术性能
工作粘度：＜1×10ˉ³m²/s
开关元件：微动开关
外壳防护等级：IP54
环境温度：-5～50℃
介质温度：0～100℃
安装位置：压力接口垂直向下（允许倾斜15°）
抗振性能：Max 20m/s²
重复性误差：≤1.5%
同步性误差：≤0.5%(指下切换值的同步误差)注⑴
触点容量：AC 220V 6A（阻性）600VA
规格
◆D504/7DZ切换差不可调
设定值调节范围MPa | 切换差不大于 | 最大允许压力⑵MPa | 开关切换次数次/分 | 压力传感器材料 | 接口内螺纹 | 重量kg | 外形尺寸图号 | 订货号 |
设定值范围下限MPa | 设定值范围上限MPa | 外壳 | 活塞 |
0.3…4 | 0.3 | 0.6 | 16 | 30 | 镀锌钢 | 钢 | G1/4〃 | 1 | 01 | 0817208 |
0.3…6.3 | 0.45 | 0.9 | 0817308 |
0.5…10 | 0.6 | 1.5 | 30 | 0817408 |
0.5…16 | 0.9 | 1.8 | 0817508 |
1…25 | 1.2 | 3 | 80 | 0817608 |
1…40 | 1.5 | 3.5 | 0817708 |
注⑴：要求上切换值同步，应在订货中注明。
⑵：在实际工作中，即使短暂的压力峰值也不能超过此值。

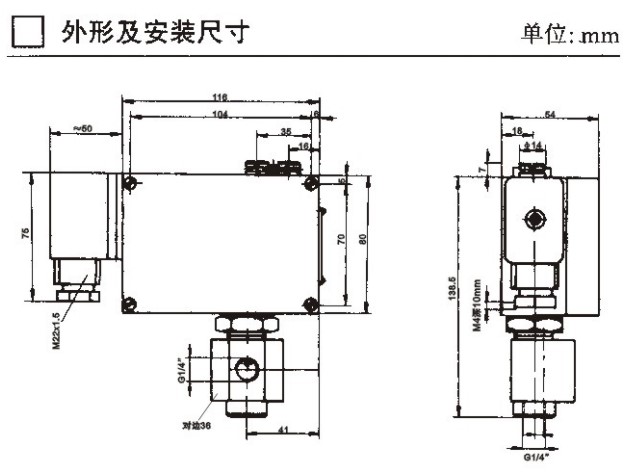

外形及安装尺寸
附件
可供选用附件目录编号：0574767，0574772，0574773。
