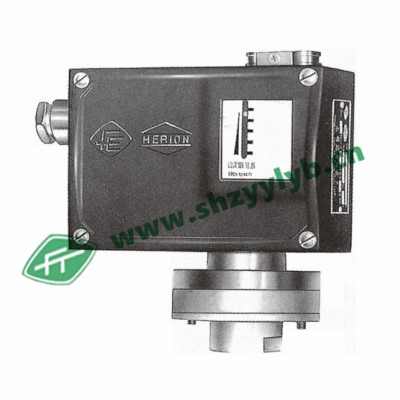

D510/7D压力控制器（上海远东仪表厂）-远东牌
产品简介
D510/7D 压力控制器采用膜片式传感器，可用于腐蚀性气体和液体介质。控制器的设定值可调，调节范围0.05…1 Mpa。
主要技术性能
工作粘度：＜1×10-3m2/s
开关元件：微动开关
外壳防护等级：IP65(符合DIN40050，与GB4208中IP65相当)
环境温度：-5～50℃
介质温度：0～120℃
抗振性能：D5107D：40m/s2；D510/7DK：20m/s2
重复性误差：≤1.5%
触点容量：AC 220V 6A（阻性）
产品特点
最大允许静态压力较高
产品规格
切换差不可调
型号 | 设定值调节范围MPa | 切换差不大于 | 允许压力*MPa | 开关切换次数
次/分 | 压力传感器材料 | 接口内螺纹 | 重量kg | 外形尺寸图号 | 订货目录编号 |
设定值 范围下限
MPa | 设定值 范围上限
MPa | 外壳 | 膜片 |
D510/7D | 0.05……0.4
0.05……0.6
0.05……1
| 0.05
0.05
0.06 | 0.06
0.07
0.1 | 10**
10**
10**
| 10 | 1Cr18Ni9Ti外壳下面一部分
|
00Cr17Ni14M02
（316L）
| G1/4"
G1/4"
G1/4"
| 0.9
0.9
0.9 | 01
01
01
| 0813511
0813611
0813711 |
切换差可调
型号 | 设定值调节范围MPa | 切换差调节范围 | 允许压力*MPa | 开关切换次数
次/分 | 压力传感器材料 | 接口内螺纹 | 重量kg | 外形尺寸图号 | 订货目录编号 |
设定值范围
下限
MPa | 设定值范围
上限
MPa | 外壳 | 膜片 |
D510/7D | 0.05……0.4
0.05……0.6
0.05……0.1
| 0.15…0.25
0.15…0.5
0.15 …0.8 | 0.18…0.25
0.22…0.5
0.3……0.8
| 10**
10**
10**
| 10 | 1Cr18Ni9Ti外壳下面一部分
|
00Cr17Ni14M02
（316L）
| G1/4"
G1/4"
G1/4"
| 0.95
0.95
0.95 | 01
01
01
| 0803511
0803611
0803711 |
切换差不可调（小切换差）
型号 | 设定值调节范围MPa | 切换差不大于 | 允许压力*MPa | 开关切换次数
次/分 | 压力传感
器材料 | 接口内螺纹 | 重量kg | 外形尺寸图号 | 订货目录编号 |
设定值范围
下限MPa | 设定值范围
上限MPa | 外壳、膜片 |
D510/7D | 0.05……0.4
0.05……0.6
0.05 ……0.1
| 0.03
0.03
0.03
| 0.035
0.04
0.05
| 10**
10**
10**
| 10 | 外壳 1Cr18Ni9Ti
膜片（316L）
00Cr17Ni14M02 | G1/4"
G1/4"
G1/4"
| 0.9
0.9
0.9 | 01
01
01
| 0813513
0813613
0813613 |

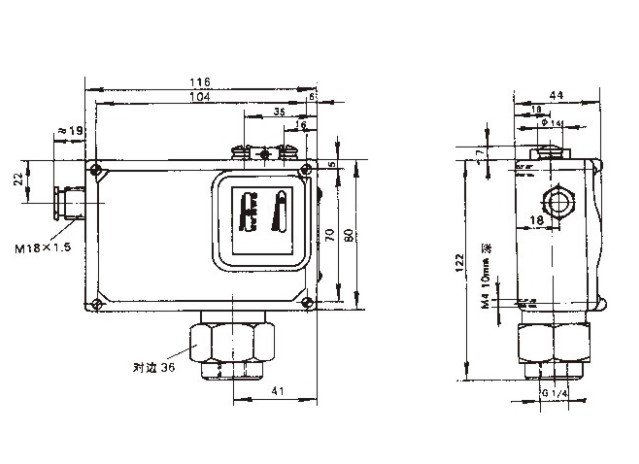

外形安装尺寸
附件
可供选用附件目录编号：0574767,0574772,0574773，SC5•470•505
