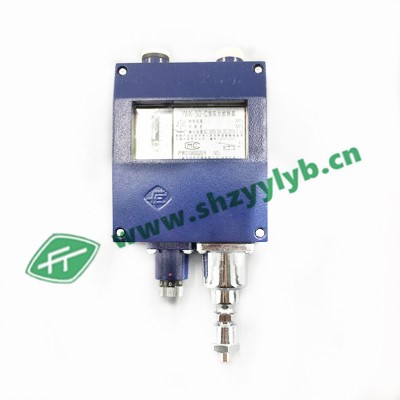

YWK-50-C船用压力控制器（上海远东仪表厂）
YWK-50-C,YWK-50压力控制器采用波纹管式传感器。可用于气体，蒸汽等气体介质和液体介质。控制器的设定值可调，调节范围-0.1…4MPa。
YWK-50-C船用压力控制器（上海远东仪表厂）采用铸铝壳体，为防水型，控制器满足船用条件。
YWK-50型：采用酚醛压塑型粉壳体，为普通型。
主要技术性能
环境温度：-25～+55℃
外壳防护等级：YWK-50-C IP44
抗振性能：YWK-50-C 2～25Hz 1.6mm
25～100Hz 40m/s²
触点容量：AC 380V 3A（阻性）
DC 220V 2.5A (阻性)
规格
◆切换差可调
序号 | 设定值调节范围MPa | 切换差调节范围MPa | 设定值误差MPa | 重复性误差MPa | 备注 |
1 | -0.1…0 | 0.0065…0.026 | ±0.004 | 0.002 | 同序号6-11备注栏 |
2 | 0…0.1 | 0.006…0.028 | ±0.004 | 0.002 | 被控介质对黄铜、锡青铜、铅锡焊料无腐蚀作用 |
3 | 0…0.2 | 0.01…0.08 | ±0.008 | 0.004 |
4 | 0…0.3 | 0.025…0.1 | ±0.012 | 0.006 |
5 | 0…0.5 | 0.03…0.1 | ±0.02 | 0.01 |
6 | 0…0.8 | 0.07…0.25 | ±0.032 | 0.016 | 被控介质对黄铜1Cr18Ni9Ti不锈钢锡铅焊料无腐蚀作用 |
7 | 0…1 | 0.07…0.25 | ±0.04 | 0.02 |
8 | 0…1.5 | 0.1…0.28 | ±0.06 | 0.03 |
9 | 0…2 | 0.12…0.3 | ±0.08 | 0.04 |
10 | 0…3 | 0.15…0.5 | ±0.12 | 0.06 |
11 | 0…4 | 0.25…0.6 | ±0.16 | 0.08 |
设定值的调整
压力控制器的设定值调整步骤，举例说明如下：
选用0…0.8MPa规格的压力控制器，要求控制气体压缩机的输出压力保持在0.5…0.6MPa之间，具体操作步骤如下：
◆将控制器的开关接线端子接入压缩机电机的电源控制回路中（接1.3端子则降压接通，升压断开）。将被控气体导入控制器波纹管室。
◆旋动设定值调节杆，使指针指示在标度尺刻度0.5MPa上，此值即为下切换值。
◆接通电源，使压缩机工作，气体压力上升。反复调整切换差旋钮，使压力上升到0.6MPa（上切换值）时控制器开关切换。

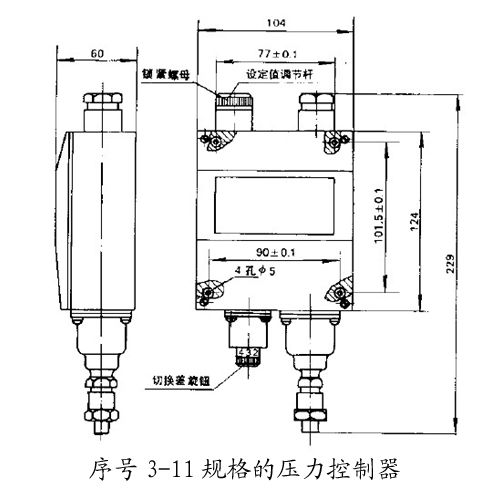

外形及安装尺寸
安装
◆打开表盖，将控制器垂直安装在仪表板上，严禁用手拨动或用工具碰撞拨臂，以防改变性能。
◆取下锁紧螺母旋动调节杆，使指针指在所需控制的压力设定值上，拧紧锁紧螺母。
◆旋动切换差旋钮，以获取需要的切换差。
◆旋下接头将直径6mm的金属导压管的一端锡焊在套筒上，然后旋紧接头使连接管密封，被控介质由金属导压管进入波纹管室。
◆复查安装是否妥切，装好表盖，接通电源。根据控制器使用情况，应作定期校对。
注意
◆控制器指针指示值为下切换值，设定值调节范围即下切换值调节范围。
◆切换差旋钮上数字仅表示切换差值的大小程度而非实际值，实际值应从标准表读取。
◆被控介质压力不超过某一给定压力值时，指针应调整在比给定值低一个切换差值（即下切换值）的位置上，调整完毕后，不准再旋动切换差旋钮。
◆规格表中给的切换差调节范围是指保证提供的最小调节范围，实际范围可比表列略宽。
