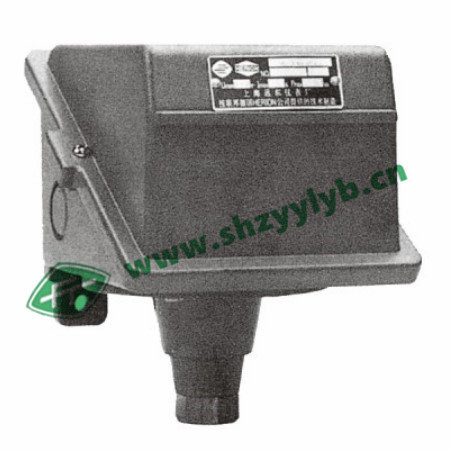

D500/6D多值压力控制器(上海远东仪表厂)
D500/6D多值压力控制器简介
上海远东仪表厂生产的D500/6D多值压力控制器（二~三设定值）采用波纹管式的传感器，可用于腐蚀性气体，液体等介质，设定值调节范围-0.1……6.3MPa.
主要技术性能
可用于真空，1~3组微动开关的切换值可分别设定
◆工作粘度：<1×10-3m2/s
◆开关元件：微动开关1~3组
◆外壳防护等级：IP65
◆环境温度：-25℃～55℃（波纹管）
◆介质温度：-25℃～90℃
◆抗振性能：Max:20m/s2
◆重复性误差：≤1.5%
◆触点容量：Vmax=220VAC Imax= 6A(阻性) Pmax=600VA Vmax=250VDC Imax=0.25A
特点
可用于真空；1-3组微动开关的切换值可分别设定。
使用选型
◆D500/6D多值压力控制器
设定值调节范围MPa | 切换差不大于MPa | *大允许压力MPa | 开关切换次数次/分 | 压力传感器材料 | 接口内螺纹 | 订货目录编号 |
外壳 | 传感元件 | 一设定 | 二设定 | 三设定 |
-0.1…0 | 0.01 | 1.0 | 10 | 304不锈钢 | 316L不锈钢 | G1/4″ | 145105511 | 145105521 | 145105531 |
0…0.1 | 145105512 | 145105522 | 145105532 |
0…0.25 | 145105513 | 145105523 | 145105533 |
0.03…1 | 0.04 | 2.0 | G1/4″ | 145105514 | 145105524 | 145105534 |
0.05…2.5 | 0.09 | 3.5 | 145105515 | 145105525 | 145105535 |
0.2…4 | 0.14 | 4.5 | 145105516 | 145105526 | 145105536 |
0.3-6 | 0.2 | 8 | 145105517 | 145105527 | 145105537 |
注：
1.*表示在实际工作中，即使短暂的压力峰值也不能超过此值；
2.为使控制器能取得最佳效果，用户在使用前应模拟实际工况进行调试；
3技术性能符合企业标准Q/YXBM846-2002；
4需二组及二组以上设定值控制的，需在订购时注明。
安装图片

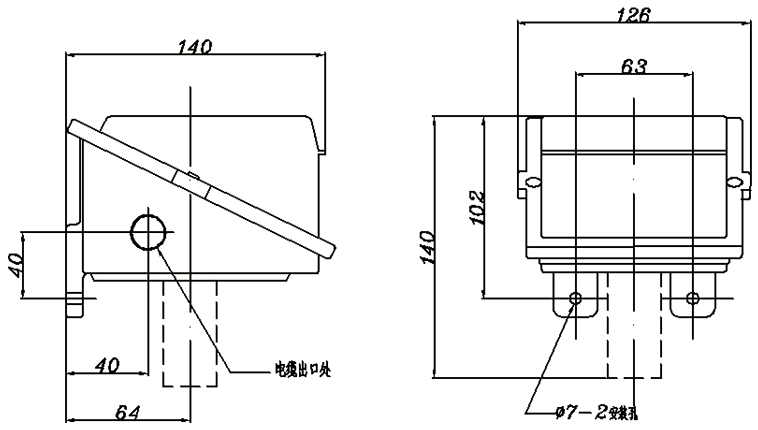

◆外形及安装尺寸，图号（01）
