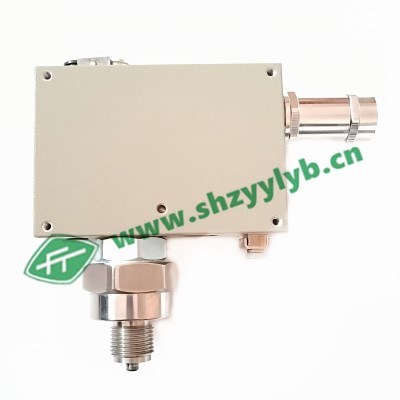

D511/7DN核电1E级压力控制器（上海远东仪表厂）
控制器采用波纹管式传感器，可用于腐蚀性气体和液体介质，控制器设定值可调，调节范围-0.1～6.3MPa。
主要技术性能
工作粘度：<1×10-3 m2/s
开关元件：微动开关
外壳防护等级：IP66
环境温度：-40～50℃
介质温度：0～120℃
抗振性能：40m/s2
重复性误差：≤1%
触点容量：AC 220V 6A （阻性）
特点
抗地震：满足大亚湾核电站及秦山二期工程要求
耐老化：在45℃环境温度下工作寿命达10年
耐幅照：耐幅照剂量达2×104 Gy
耐腐蚀：
规格
切换差不可调
型号 | 设定值调节范围MPa | 切换差不大于 | 允许压力*MPa | 开关切换次数次/分 | 压力传感器材料 | 接口内螺纹 | 重量kg | 外形尺寸图号 | 订货目录编号 |
设定值范围下限MPa | 设定值范围上限MPa | 外壳 | 波纹管 |
D511/7DN | -0.1…0 -0.1…0.1 -0.1…0.16 -0.1…0.25 | 0.006 0.007 0.008 0.009 | 0.007 0.008 0.009 0.012 | 1 1 1 1 | 20 | 与介质接触的全部零部件均用不锈钢波纹管： 00Gr17Ni14M02 (316L) 其余： 1Cr18Ni9Ti | G1/2” G1/2” G1/2” G1/2” | 1.0 1.0 1.0 1.0 | 01 01 01 01 | 0810111N 0810211N 0810311N 0810411N |
0…0.1 0…0.16 0.01…0.25 | 0.007 0.008 0.009 | 0.008 0.009 0.01 | 1 1 1 | G1/2” G1/2” G1/2” | 1.0 1.0 1.0 | 01 01 01 | 0811111N 0811211N 0811311N |
0.02…0.4 0.03…0.6 0.03…1 | 0.03 0.03 0.03 | 0.03 0.035 0.04 | 2 2 2 | G1/2” G1/2” G1/2” | 0.85 0.85 0.85 | 02 02 02 | 0811411N 0811511N 0811611N |
0.05…1.6 0.05…2.5 | 0.07 0.07 | 0.08 0.09 | 5 5 | G1/2” G1/2 | 0.9 0.9 | 03 03 | 0811711N 0811811N |
0.3…6.3 | 0.1 | 0.2 | 8.5 | G1/2” | 0.9 | 03 | 0811911N |
切换差可调
型号 | 设定值调节范围MPa | 切换差不大于 | 允许压力*MPa | 开关切换次数次/分 | 压力传感器材料 | 接口内螺纹 | 重量kg | 外形尺寸图号 | 订货目录编号 |
设定值范围下限MPa | 设定值范围上限MPa | 外壳 | 波纹管 |
D511/7DN | -0.1…0 -0.1…0.1 -0.1…0.16 -0.1…0.25 | 0.018…0.08 0.019…0.1 0.02…0.2 0.022…0.25 | 0.019…0.08 0.021…0.1 0.022…0.2 0.024…0.25 | 1 1 1 1 | 20 | 与介质接触的全部零部件均用不锈钢波纹管： 00Gr17Ni14M02 (316L) 其余： 1Cr17Ni9Ti | G1/2” G1/2” G1/2” G1/2” | 1.05 1.05 1.05 1.05 | 01 01 01 01 | 0800111N 0800211N 0800311N 0800411N |
0…0.1 0…0.16 0.01…0.25 | 0.015…0.08 0.018…0.1 0.02…0.2 | 0.016…0.08 0.02…0.1 0.024…0.2 | 1 1 1 | G1/2” G1/2” G1/2” | 1.05 1.05 1.05 | 01 01 01 | 0801111N 0801211N 0801311N |
0.02…0.4 0.03…0.6 0.03…1 | 0.08…0.25 0.08…0.5 0.09…0.8 | 0.08…0.25 0.09…0.5 0.1…0.8 | 2 2 2 | G1/2” G1/2” G1/2” | 0.9 0.9 0.9 | 02 02 02 | 0801411N 0801511N 0801611N |
0.05…1.6 0.05…2.5 | 0.17…1.2 0.18…2 | 0.19…1.2 0.2…2 | 5 5 | G1/2” G1/2 | 0.95 0.95 | 03 03 | 0801711N 0801811N |
0.3…6.3 | 0.25…2 | 0.65…2 | 8.5 | G1/2” | 0.95 | 03 | 0801911N |
注：*在实际工作中，即使短暂的压力峰值也不允许超过此值。
