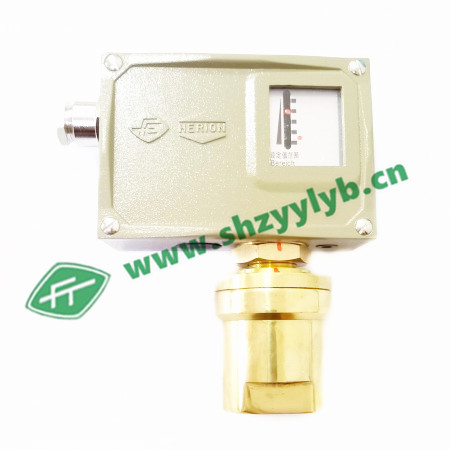

D520/7DDK差压控制器(上海远东仪表厂)
D520/7DDK差压控制器采用波纹管式的传感器，可用于空气、气体、水蒸汽等中性气体和水，油及制冷剂等液体介质，控制器的设定值可调，调节范围0.02……1.6MPa.工作压力范围0.05……2.5MPa
主要技术性能
| 普通型 | 防爆型 |
工作粘度 | <1╳10-3m2/s | <1╳10-3m2/s |
开关元件 | 微动开关 | 微动开关 |
防爆等级 | —— | Exde II CT5 |
外壳防护等级 | IP65（符合 DIN40050，与 GB4208 中 IP65 相当） | IP54（符合 DIN40050，与 GB4208 IP54相当） |
环境温度 | -30℃～+50℃ | -20℃～+40℃ |
介质温度 | 0～120℃ | 0～95℃ |
安装位置 |
| 压力接口垂直向下 |
抗震性能 | D520/7DD：40m/s2 D520/7DDK：20m/s2 | Max: 20m/s2 |
重复性误差 | ≤1% | ≤1% |
触点容量 | AC220V 6A（阻性） | DC 250V 0.25A（阻性）60Wmax DC 250V 5A（阻性）1250VAmax |
产品规格
D520/7DD切换差不可调
差压设定值 调节范围 MPa | 切换差不大于 | 工作压力范围MPa *） | zui大允许压力MPa **） | 开关切 换次数 次/分 | 压力传感器材料 | 接口 内螺纹 | 重量 kg | 外形尺寸图号 | 订货目录编号 |
设定值范围下限MPa | 设定值范围上限MPa | 外壳 | 波纹管 | 普通型 | 防爆型 | 普通型 | 防爆型 |
0.02...0.1 0.02...0.16 0.025...0.25 0.03...0.4 | 0.012 0.012 0.015 0.02 | 0.015 0.017 0.02 0.025 | 0.05到1.6 | 2 2 2 2 | 10 10 10 10 |
黄铜
| 不锈钢00Cr17Ni14M02 （316L） | G1/4” G1/4” G1/4” G1/4” | 1.20 1.20 1.20 1.20 | 01 01 01 01 | 02 02 02 02 | 0819100 0819200 0819300 0819400 | 0859180 0859280 0859380 0859480 |
0.05...0.06 0.05...1 0.05...1.6 | 0.06 0.07 0.08 | 0.07 0.08 0.09 | 0.1到2.5 | 3 3 3 | 10 10 10 | G1/4” G1/4” G1/4” | 1.20 1.20 1.20 | 01 01 01 | 02 02 02 | 0819500 0819600 0819700 | 0859580 0859680 0859780 |
D520/7DD 切换差可调
差压设定值 调节范围 MPa | 切换差不大于 | 工作压力范围MPa | zui大允许压力MPa | 开关切 换次数 次/分 | 压力传感器材料 | 接口 内螺纹 | 重量kg | 外形尺寸图号 | 订货目录编号 |
设定值范围下限MPa | 设定值范围上限MPa | 外壳 | 波纹管 | 普通型 | 防爆型 | 普通型 | 防爆型 |
0.02...0.1 0.02...0.16 0.025...0.25 0.03...0.4 | 0.035-0.1 0.035-0.15 0.04-0.25 0.045-0.4 | 0.04-0.1 0.045-0.25 0.045-0.25 0.05-0.4 | 0.05到1.6 | 2 2 2 2 | 10 10 10 10 |
黄铜
| 不锈钢00Cr17Ni14M02 （316L） | G1/4” G1/4” G1/4” G1/4” | 1.20 1.20 1.20 1.20 | 01 01 01 01 | 02 02 02 02 | 0809100 0809200 0809300 0809400 | 0849180 0849280 0849380 0849480 |
0.05...0.06 0.05...1 0.05...1.6 | 0.16-0.4 0.17-0.8 0.18-1.2 | 0.17-0.4 0.18-0.8 0.2-1.2 | 0.1到2.5 | 3 3 3 | 10 10 10 | G1/4” G1/4” G1/4” | 1.20 1.20 1.20 | 01 01 01 | 02 02 02 | 0809500 0809600 0809700 | 0849580 0849680 0849780 |
D520/7DD切换差不可调（小切换差，无防爆型）
差压设定值 调节范围 MPa | 切换差不大于 | 工作压力范围MPa *） | zui大允许压力MPa **） | 开关切 换次数 次/分 | 压力传感器材料 | 接口 内螺纹 | 重量kg | 外形尺寸图号 | 订货目录编号 |
设定值范围下限MPa | 设定值范围上限MPa | 外壳 | 波纹管 |
0.02...0.1 0.02...0.16 0.025...0.25 0.03...0.4 | 0.006 0.006 0.008 0.009 | 0.0075 0.008 0.01 0.012 | 0.05到1.6 | 2 2 2 2 | 10 10 10 10 |
黄铜
| 不锈钢00Cr17Ni14M02 （316L） | G1/4” G1/4” G1/4” G1/4” | 1.20 1.20 1.20 1.20 | 01 01 01 01 | 0819107 0819207 0819307 0819407 |
0.05...0.06 0.05...1 0.05...1.6 | 0.03 0.035 0.04 | 0.035 0.04 0.045 | 0.1到2.5 | 3 3 3 | 10 10 10 | G1/4” G1/4” G1/4” | 1.20 1.20 1.20 | 01 01 01 | 0819507 0819607 0819707 |
注：*）为高压口的介质压力范围。 **）在实际工作中，二个压力口介质的短暂峰值压力也不能超过此值。

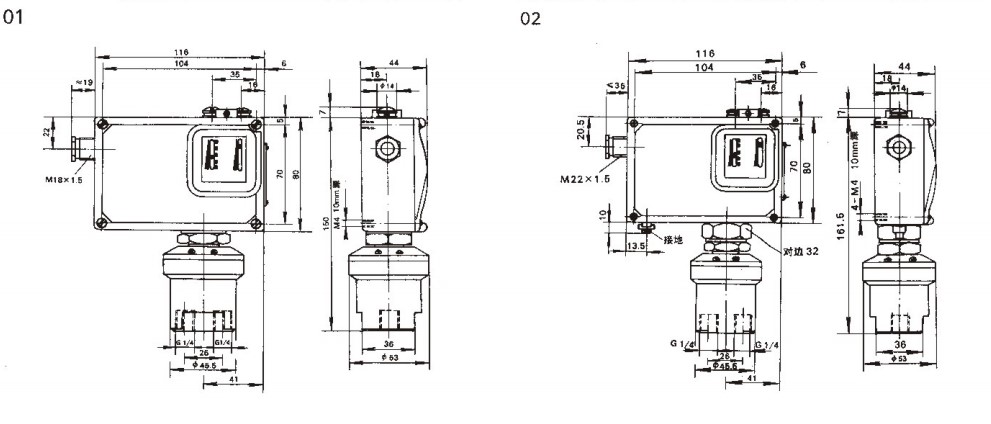

外形及安装尺寸
