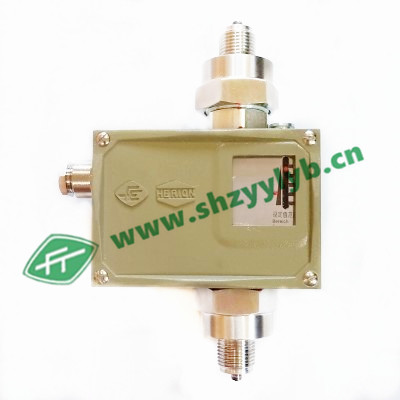

D530/7DD差压控制器（上海远东仪表厂）
产品简介
控制器采用波纹管式的传感器。可用于腐蚀性的气体和液体介质。控制器的设定值可调，调节范围0.02……3 Mpa，其工作压力范围0.05……6.3 Mpa。
特点
可用于腐蚀性介质
主要技术性能
| 普通型 | 防爆型 |
工作粘度 | <1*10-3m2/s | <1*10-3m2/s |
开关元件 | 微动开关 | 微动开关 |
防爆等级 | —— | Exde II CT5 合格证编号GYB0517X |
外壳防护等级 | IP65（符合DIN40050, 与GB4208中IP65 相当） | IP54（符合DIN40050, 与GB4208中IP54 相当） |
环境温度 | -5℃～40℃ | -5℃～40℃ |
介质温度 | 0～120℃ | 0～95℃ |
安装位置 |
| 压力接口垂直向下 |
抗振性能 | D530/7DD: 40m/s2 D530/7DDK: 20m/s2 | Max: 20m/s2 |
重复性误差 | ≤1% | ≤1% |
触点容量 | AC220V 6A(阻性) | DC250V 0.25A( 阻性) 60Wmax AC250V 5A(阻性) 1250VAmax |
规格
D530/7DD切换差不可调
差压设定值调节范围Mpa | 切换差不大于 | 工作压力 范围*MPa | zui大允许压力**MPa | 开关切换次数次/分 | 压力传感器材料 | 接口外螺纹 | 重量kg | 外形尺寸图号 | 订货目录编号 |
设定值范围下限MPa | 设定值范围上限MPa | 外壳 | 波纹管 | 普通型 | 防爆型 | 普通型 | 防爆型 |
0.2…0.1 | 0.025 | 0.04 | 0.05到1.6 | 2 | 10 | 不锈钢1Cr18Ni9Ti | 不锈钢00Cr17Ni14M02(316L) | G1/2″ | 1.1 | 01 | 03 | 0819111 | 0859181 |
0.02…0.16 | 0.025 | 0.04 | 2 | 10 | G1/2″ | 1.1 | 01 | 03 | 0819211 | 0859281 |
0.025…0.25 | 0.03 | 0.05 | 2 | 10 | G1/2″ | 1.1 | 01 | 03 | 0819311 | 0859381 |
0.03…0.4 | 0.03 | 0.06 | 2 | 10 | G1/2″ | 1.1 | 01 | 03 | 0819411 | 0859481 |
0.05…0.06 | 0.06 | 0.1 | 0.1到2.5 | 3 | 10 | G1/2″ | 1.05 | 02 | 04 | 0819511 | 0859581 |
0.05…1 | 0.07 | 0.12 | 3 | 10 | G1/2″ | 1.05 | 02 | 04 | 0819611 | 0859681 |
0.05…1.6 | 0.08 | 0.14 | 3 | 10 | G1/2″ | 1.05 | 02 | 04 | 0819711 | 0859781 |
0.1…3 | 0.08 | 0.2 | 0.4到6.3 | 7 | 10 | G1/2″ | 1.05 | 02 | 04 | 0819715 | 0859785 |
D530/7DDK切换差不可调（小切换差，无防爆型）
差压设定值调节范围Mpa | 切换差不大于 | 工作压力范围*MPa | zui大允许压力**MPa | 开关切换次数次/分 | 压力传感器材料 | 接口外螺纹 | 重量kg | 外形尺寸图号 | 订货目录编号 |
|
设定值范围下限MPa | 设定值范围上限MPa | 外壳 | 波纹管 |
0.2…0.1 | 0.01 | 0.02 | 0.05到1.6 | 2 | 10 | 不锈钢1Cr18Ni9Ti | 不锈钢00Cr17Ni14M02(316L) | G1/2″ | 1.1 | 01 | 0819113 |
0.02…0.16 | 0.01 | 0.02 | 2 | 10 | G1/2″ | 1.1 | 01 | 0819213 |
0.025…0.25 | 0.012 | 0.025 | 2 | 10 | G1/2″ | 1.1 | 01 | 0819313 |
0.03…0.4 | 0.012 | 0.03 | 2 | 10 | G1/2″ | 1.1 | 01 | 0819413 |
0.05…0.06 | 0.025 | 0.05 | 0.1到2.5 | 3 | 10 | G1/2″ | 1.05 | 01 | 0819513 |
0.05…1 | 0.03 | 0.06 | 3 | 10 | G1/2″ | 1.05 | 02 | 0819613 |
0.05…1.6 | 0.04 | 0.06 | 3 | 10 | G1/2″ | 1.05 | 02 | 0819713 |
0.1…3 | 0.05 | 0.15 | 0.4到6.3 | 7 | 10 | G1/2″ | 1.05 | 02 | 0819813 |
注：*）为高压口的介质压力范围。
**）在实际工作中，二个压力口介质的短暂峰值压力也不能超过此值。

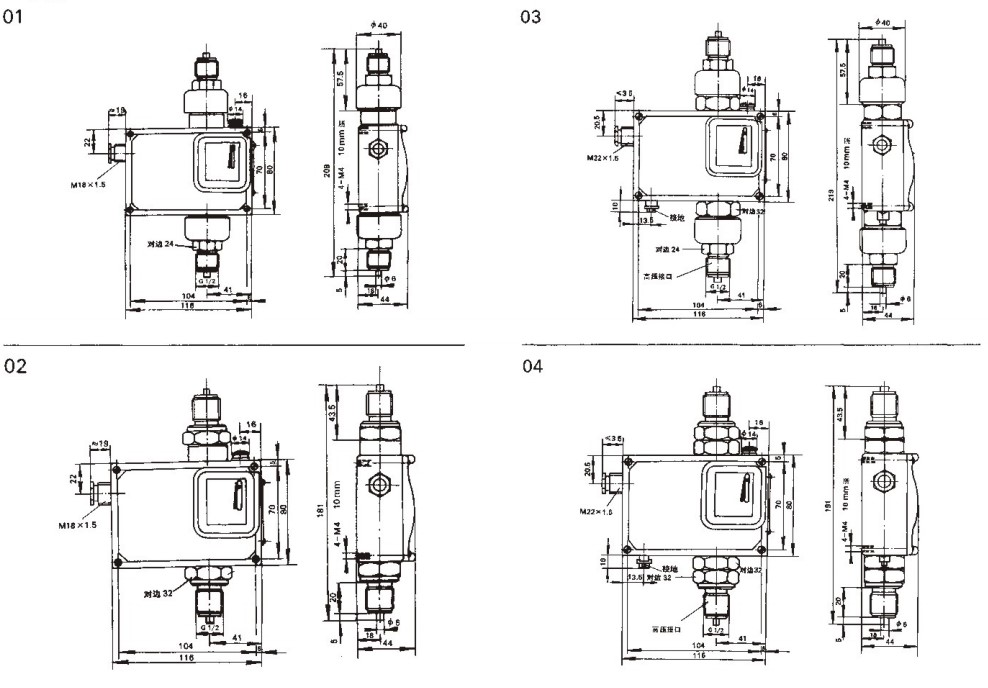

外形及安装尺寸
