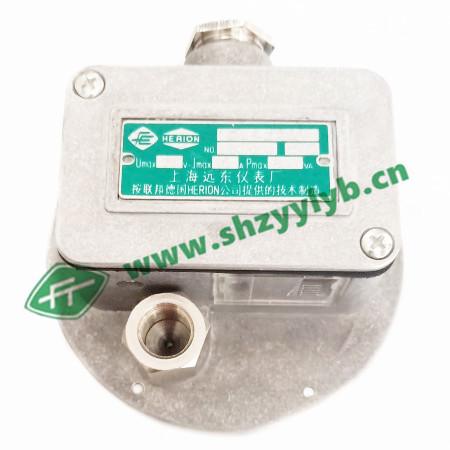

D520/11DD差压控制器（上海远东仪表厂）
产品概述
控制器采用膜片式的传感器。可用于中性气体、液体介质。控制器的设定值可调，调节范围0.1……25KPa，工作压力范围O……50KPa.
主要技术参数
工作粘度：<1×10-3m2／s
开关元件：微动开关
环境温度:-5～40℃
介质温度：O～80℃
外壳防护等级：IP65符合DIN40050，与GB4208中IP65相当
抗振性能：应避免安装在有振动的地方（Max：10m／s2）
重复性误差：≤1.5％
触点容量：AC 220V 2A（阻性）
特点
能适用于非常低的差压控制。
规格
切换差不可调
差压设定值 调节范围 kPa | 切换差不大于 | 工作压力 范围 * ） kPa | 最大允许 压力* * ） kPa | 开关切换 次数次/分 | 压力传感器材料 | 接口 内螺纹 | 重量 Kg | 外形尺寸图号 | 订货目录 编号 |
设定值范围 下限kPa | 设定值范围 上限kPa | 外壳 | 膜片 |
|
|
0.1…2 2…25 | 0.1 0.25 | 0.12 0.7 | 0…50 0…50 | 60 60 | 10 10 | 铝 | 丁腈 橡胶 | G1/4″ G1/4″ | 0.52 0.52 | 1 1 | 0823200***） 0823300 |
注：* 为高压口的介质压力范围。
**在实际工作中，两个压力口介质的短暂压力峰值也不允许超过此值。
***仅适用于安装在无振动的场合。
设定值的调整
不可调切换差的控制器设定值调整步骤，举例说明如下：
[例]：选用货号为0823000的控制器，要求将压力下降至10KPa（下切换值）发出触点信号，其操作步骤如下：
将产品旋入压力校验台螺纹接口上。
将电缆导线接入微动开关的接线片上，电缆另一头接上万用表。
将压力加至10KPa，此值可以从标准压力计中读出。
顺时针旋动设定值调节螺母，使设定值由小变大，直至开关触点在10KPa时切换。
调节压力校验台的压力,使压力在10KPa上下来回变化，检验压力下降时，触点的切换值是否是10KPa，此值即为要设定的下切换值。
其对应的上切换值应是10KPa加上切换差0.4kpa(左右)，即为10.4KPa(左右)。
控制器的选用和安装说明
选用控制器，最好使用预定的设定值位于控制器设定值可调范围的中间部分（一般为调节范围20%~80%）
通断电流不能大于额定值（当触点动作频繁时最好不超过额定值的60%）
控制器若要安装室外时，应给予足够的防护措施以免受腐蚀性气体，剧烈变化的环境温度，太阳光辐射，水渗入等。
对于有压力峰值及脉冲压力的受控液体介质，可在控制器接口上安装一个压力冲击阻尼器，以消除不利影响。
在连接介质管路时，要注意高压介质接标有“+”号的接口，低压介质接标有“-”号的接口。
管道接头旋入传感器内深度不可大于12mm.
