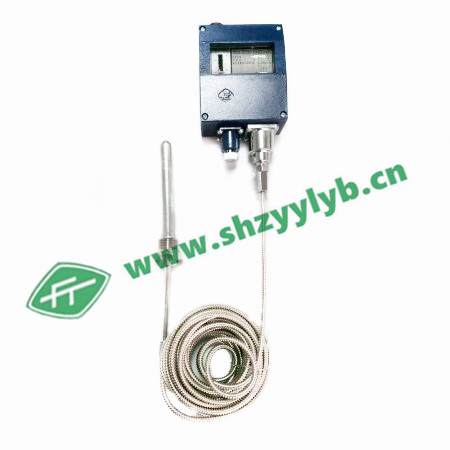

WTZK-50-C船用压力式温度控制器-（上海远东仪表厂）
产品简介
WTZK-50-C船用压力式温度控制器（上海远东仪表厂）采用带毛细管温包式的传感器。可用于对铜和铜合金无腐蚀作用的气体、蒸汽等气体介质或液体介质。控制器的设定值可调，调节范围-60……+170℃。
WTZK-50-C：采用铸铝壳体，为防水型。控制器满足船用条件。
WTZK-50采用酚醛压塑粉壳体，为普通型。
主要技术性能
环境温度：见规格表
外壳防护等级：IP44
抗振性能：2～25Hz 1.6mm
25～100Hz 40m/s²
触点容量：AC 380V 3A（阻性）
DC 220V 2.5A（阻性）
重复性误差：见规格表
安装位置：前后左右各倾斜22.5°能正常工作
毛细管长度：13581012m（下表中序号5规格为8M）在订货时须***注明毛细管长度。
规格参数
◆切换差可调
序号NO. | 设定值调节范围℃ | 切换差调节范围℃ | 环境温度℃ | 设定值误差±℃ | 重复性误差℃ |
1 | -60…-30 | 3…5 | -25…55 | 4 | 2 |
2 | -40…-10 | 高于被控温度3℃ ***低不低于-25℃***高至55℃ | 2 |
3 | -25…0 |
4 | -15…15 |
5 | 10…40 | -25…55 |
6 | 40…80 | -25至低于被控温度3℃，至***高55℃ |
7 | 60…100 | -25…55 | 3 | 3 |
8 | 80…120 |
9 | 110…150 | 5…55 |
10 | 130…170 |
设定值的调整
控制器的设定值调整步骤，举例说明如下：
[例]：选用-15…15℃规格的温度控制器，要求控制一冷库温度保持在-8…-5℃的范围内，具体操作步骤如下：
◆温包固定在库房内，控制器装在库外仪表板上，毛细管应逐段固定；用导线把控制器接入冷冻机电机的电源控制回路。
◆旋动设定值调节杆，使指针指示在标度尺刻度-8℃上，此值即为下切换值。
◆当库温下降至-8℃，控制器开关应自动切换冷冻机，停机后温度回升。反复调切换差旋钮，使库温回升至上切换值-5℃时，控制器开关切换，冷冻机再次开机为止。

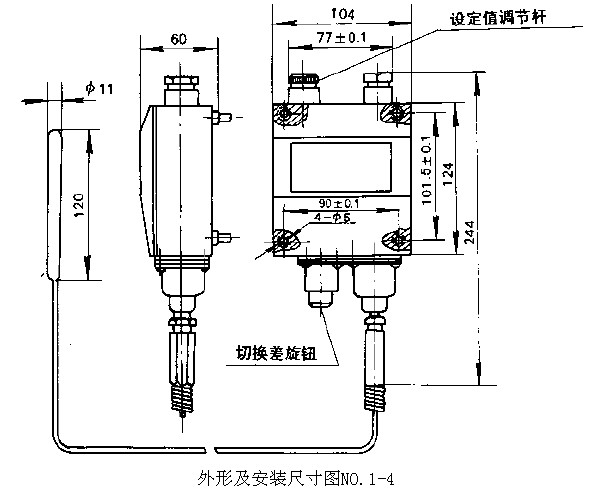

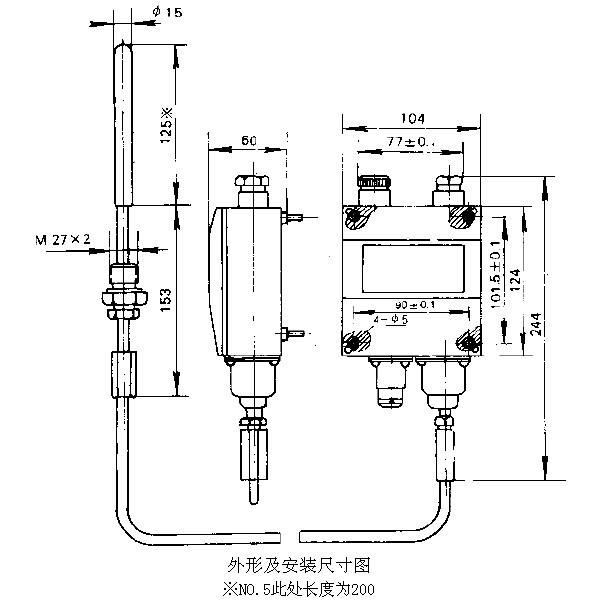

外形及安装尺寸
安装
◆打开表盖，将控制器垂直安装在仪表板上，严禁用手拨动或用工具碰撞拨臂，以防改变性能。
◆取下锁紧螺母，旋动调节杆，使指针指在所需控制的温度设定值上，拧紧锁紧螺母。
◆旋动切换差旋钮，以获取需要的切换差。
◆温包与毛细管：温包应全浸在被控介质中，其周围介质应保持流动匀温，毛细管弯曲圆弧半径不小于50mm，每搁300mm应用卡子将毛细管固定在仪表板上。No.1-4毛细管穿过的环境温度应高于设定温度3℃以上；No.6-7的环境温度应低于设定温度3℃以下；No.9-10的环境温度应高于5℃，安装使用时谨防机械碰撞而使传压毛细管轧扁。
◆复查安装是否妥切，装好表盖，接通电源。根据控制器使用情况，应作定期校对。
注意
◆控制器指针指示值为设定值，是下切换值，设定值调节范围即下切换值的调节范围。
◆切换差旋钮上数字***表示切换差值大小程度而非实际值，实际值应从标准表读取。
◆欲控制温度不超过某一给定的温度值（即上切换值）时，指针应调整在比此给定值低一个◆切换差值（即下切换值）的位置上，调整完毕后，不准再旋动切换差旋钮。
◆规格表中给的切换差调节范围是指保证提供的***小调节范围，实际范围可比表列值略宽。
