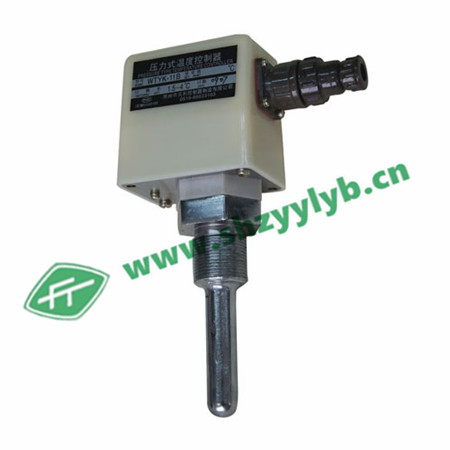

WTYK-11B(原WTYK-11)压力式温度控制器
产品概述
WTYK－11B压力式温度控制器采用温包式传感器。可用于冷却水或油等液体介质。
主要技术性能
触点容量：
控制器一般规格采用AK1－1型微动开关，其触头额定负荷为直流27伏15安。
控制器78℃规格采用WK1－6型微动开关，其触头额定负荷为直流27伏10安。
经试验证明：AK1-1型和WK1-6型微动开关的通断能力均可达到：当直流电压为110伏时，（1）感性负荷：（时间常数为100毫秒）接通电流为0.5安，分断电流为0.5安。（2）阻性负荷：接通电流为12.5安，分断电流为1安。
控制器规格
● 切换差不可调
序号 | 设定值 | 切换差 | 设定值误差℃ | 重复性误差℃ | 介质最高温度℃ |
1 | 40 | 1.5~4 | ±2 | 1 | 100 |
2 | 45 | 1.5~4 | ±2 | 1 | 100 |
3 | 60 | 1.5~4 | ±2 | 1 | 100 |
4 | 65 | 1.5~4 | ±2 | 1 | 100 |
5 | 78 | 4~7 | ±2 | 1 | 100 |
6 | 85 | 1.5~4 | ±2 | 1 | 100 |
7 | 90 | 1.5~4 | ±2 | 1 | 100 |
8 | 95 | 2~5 | ±2 | 1 | 100 |
9 | 110 | 2~5 | ±2 | 1 | 125 |
10 | 120 | 2~5 | ±2 | 1 | 125 |

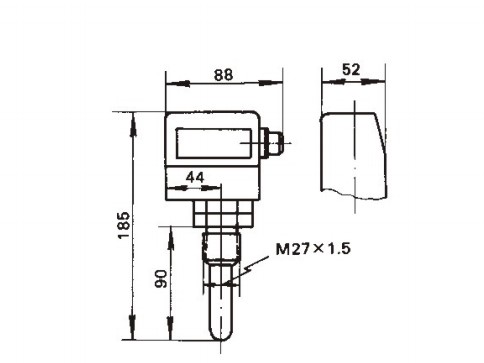

外形及安装尺寸
控制器安装
1、控制器可利用其螺纹部分直接拧入被控制介质的管道，必须注意安装口处之密封，应使感温温包全部浸入被控介质。

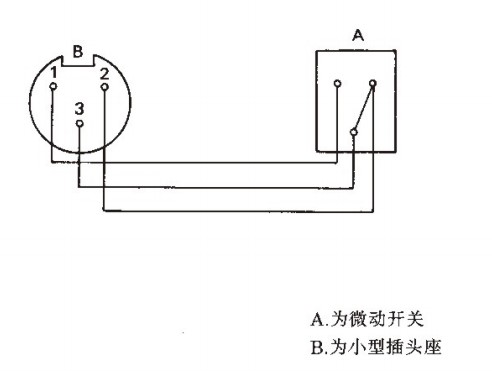

2、电路接线可通过小型插头座，其与开关的接线如下图所示。
