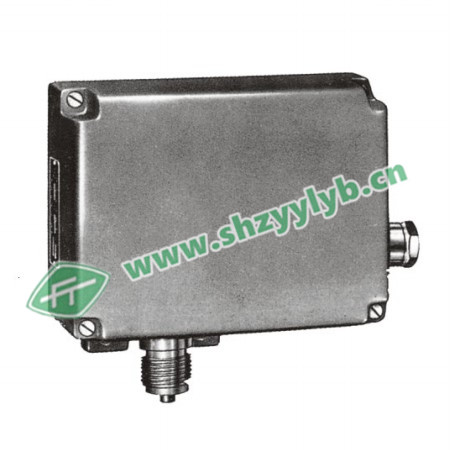

D512/10D 压力控制器（上海远东仪表厂）
控制器采用弹簧管式传感器，可用于腐蚀性气体和液体介质，控制器的设定值可调，调节范围1－40 Mpa。
特点
控制器压力控制范围小
控制精度高
切换差小
传感器适用腐蚀笥介质（气体或液体）
主要技术性能
工作粘度：≤400 m m2/s
开关元件：微动开关（一组）
外壳防护等级：IP65
环境温度：－25～55℃
介质温度：0～80℃
安装位置：任意
抗振性能：Max:10m/s2
重复性误差：≤1%
触点容量：Vmax=380VAC Imax=6A阻性
Pmax=600VA
规格
切换差不可调
设定值 调节范围MPa | 切换差 不大于 MPa | zui大允许 压力* MPa | 开关切换 次数 次/分 | 压力传感 器材料 | 接口 外螺纹 | 外形尺寸 图号 | 订货号 |
1-10 | 0.20 | 15 | 60 | 316L | G1/2" | 01 | 0830200 |
1-16 | 0.32 | 20 | 60 | 316L | G1/2" | 01 | 0830300 |
2-25 | 0.50 | 32 | 60 | 316L | G1/2" | 01 | 0830400 |
2-40 | 0.80 | 50 | 60 | 316L | G1/2" | 01 | 0830500 |
注：*在实际工作中，即使短暂的压力峰值也不能超过此值。
设定值的调整
[例]：选用设定值调节范围2-40MPa的控制器，要求将压力上升至26MPa（上切换值）发出触点信号，其操作步骤如下：
l 将产品旋入压力校验台的螺纹接口上注意必须用板手夹持传感器的平面部分，jue对防止开关壳体与传感器发生相对转动。
l 打开盖板，将电缆穿过电缆接口接入端子板中，电缆另一头接上万用表或指示灯。
l 将压力加至26MPa，此值可以标准压力计读出。然后逆时针旋转调节螺杆，使设定值由小变大直至开关触点在26MPa处切换。
l 松开锁紧器，逆时针旋动设定值调节螺杆，使设定值有小变大，直至开关触点在26MPa处切换。
l 旋紧锁紧器，调节压力校验台的压力，使压力在26MPa上下来回变化，检验压力上升时，触点的切换值是否是26MPa，此值即为要设定的上切换值，其对应的下切换值应是26MPa，减去切换值0.8MPa（左右），即为25.2MPa（左右）。

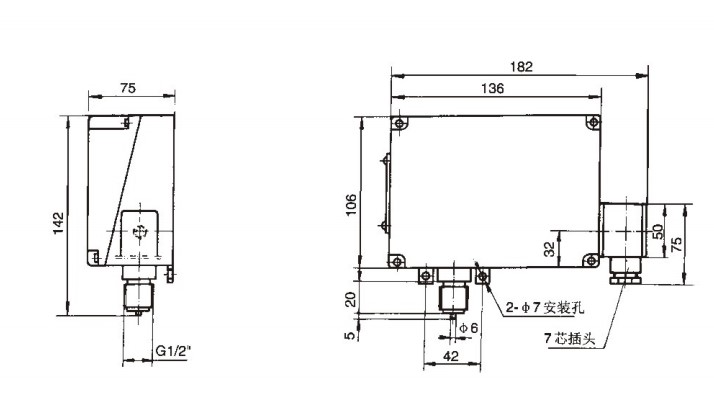

外形及安装尺寸
