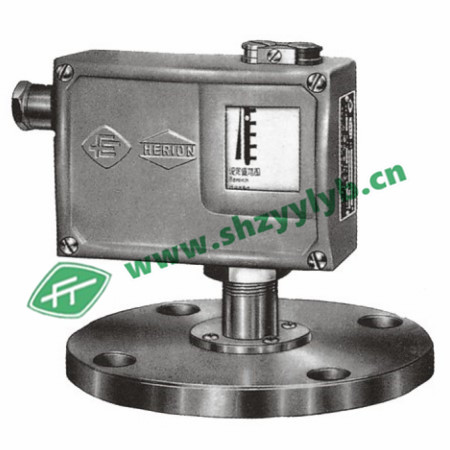

D518/7D 压力控制器（上海远东仪表厂）
产品简介
D518/7D控制器采用法兰膜片式传感器，可用于腐蚀性或粘性流体介质以及含有粉尘物或易结晶物的介质，控制器的设定值可调，调节范围0.02～0.6 Mpa。
特点
可用于腐蚀性或粘性流体介质以及含有粉尘物或易结晶物的介质。
主要技术性能
开关元件：微动开关
外壳防护等级：IP65
环境温度：－10℃～55℃
介质温度：0～120℃
安装位置：压力接口垂直向下（允许倾斜15℃）
抗振性能：10m/s2
重复性误差：≤1.5%
触点容量：AC 220V 6A阻性负载
规格
切换差不可调
设定值调节范围 MPa | 切换差 | zui大允许压力* MPa | 开关切换次数 次/分 | 压力传感器材料 | 法兰接口尺寸 D1(mm) | 重量 Kg | 外形尺寸 图号 | 订货号 |
调节范围下限 MPa | 调节范围上限 MPa | 外壳 | 膜片 |
0.02…0.1 | 0.02 | 0.03 | 1.2 | 10 | 1Cr18Ni9Ti 不锈钢 | 316L 不锈钢 | Ф120 | 1.7 | 0.1 | 0813321 |
Ф140 |
Ф150 |
0.02…0.16 | 0.02 | 0.03 | Ф120 | 0813421 |
Ф140 |
Ф150 |
0.05…0.25 | 0.02 | 0.035 | Ф120 | 0813521 |
Ф140 |
Ф150 |
0.05…0.4 | 0.02 | 0.04 | Ф120 | 0813621 |
Ф140 |
Ф150 |
0.05…0.6 | 0.035 | 0.055 | Ф120 | 0813721 |
Ф140 |
Ф150 |
切换差可调
设定值调节范围 MPa | 切换差 | zui大允许压力* MPa | 开关切换次数 次/分 | 压力传感器材料 | 法兰接口尺寸 D1(mm) | 重量 Kg | 外形尺寸 图号 | 订货号 |
调节范围下限 MPa | 调节范围上限 MPa | 外壳 | 膜片 |
0.02…0.1 | 0.06…0.08 | 0.07…0.08 | 1.2 | 10 | 1Cr18Ni9Ti 不锈钢 | 316L 不锈钢 | Ф120 | 1.75 | 0.2 | 0813321 |
Ф140 |
Ф150 |
0.02…0.16 | 0.065…0.14 | 0.075…0.14 | Ф120 | 0813421 |
Ф140 |
Ф150 |
0.05…0.25 | 0.07…0.18 | 0.09…0.18 | Ф120 | 0813521 |
Ф140 |
Ф150 |
0.05…0.4 | 0.07…0.3 | 0.1…0.3 | Ф120 | 0813621 |
Ф140 |
Ф150 |
0.05…0.6 | 0.08…0.45 | 0.12…0.45 | Ф120 | 0813721 |
Ф140 |
Ф150 |
注：*在实际工作中，即使短暂的压力峰值也不能超过此值。
控制器的选用和安装说明
使用时设定值zui好应位于控制器可调范围的中间部分（上限值的20%~80%）
通断电流不能大于额定值（当触点动作频繁时zui好不超过额定值的60%）
安装室外时，应给予足够的防护措施以免受腐蚀性气体，剧烈变化的环境温度，太阳光辐射，水渗入等。
安装电缆时，应将电缆引入处的压紧螺母拧紧，以免电缆松动，并防止水和灰尘渗入。
电缆导线插入端子板内部足够深，并旋紧端子板紧固螺钉。
控制器开关部件盖板打开前，应先切断电源。
开关躯壳内的接地要可靠。
□ 设定值的调整
不可调切换差的控制器设定值调整步骤。举例说明如下：
[例一]：选用0.05…0.4MPa规格的控制器，要求将压力上升至0.2MPa（上切换值）发出触点信号，其操作步骤如下：
松开锁紧器，将产品固定在压力校验台上（法兰连接），注意必须jue对防止开关壳体与传感器发生相对转动。
打开盖板，将电缆穿过电缆接口接入端子板中，电缆另一头接上万用表。
将压力加至0.2MPa，此值可以从标准压力计中读出。
顺时针旋动设定值调节螺杆，使设定值由大变小，直至开关触点在0.2MPa处切换。
旋紧锁紧器，调节压力校验台的压力，使压力在0.2MPa上下来回变化，检验压力上升时，触点切换值是否是0.2MPa，此值即为要设定的上切换值，其对应的下切换值应是0.2MPa减切换差0.04MPa（左右），即为0.16MPa（左右）。
[例二]：选用0.05…0.6MPa规格的控制器，要求将压力下降至0.3MPa（下切换值）发出触点信号，其操作步骤如下：
松开锁紧器，将产品固定在压力校验台上（法兰连接），注意必须jue对防止开关壳体与传感器发生相对转动。
打开盖板，将电缆穿过电缆接口接入端子板中，电缆另一头接上万用表。
将压力加至0.3MPa，此值可以从标准压力计中读出。
逆时针旋动设定值螺杆，使设定值由小变大，直至开关触点在0.3MPa处切换。
旋紧锁紧器，调节压力校验台的压力，使压力在0.3MPa上下来回变化，检验压力下降时，触点切换值是否是0.3MPa，此值即为要设定的下切换值，其对应的上切换值应是0.3MPa加上切换差0.045MPa（左右），即为0.345MPa（左右）。
可调切换差的控制器设定值调整步骤。举例说明如下：
[例三]：选用0.05…0.6MPa规格的控制器，要求将压力上升至0.5MPa发出触点信号，压力下降至0.2MPa时触点返回，其操作步骤如下：
松开锁紧器，将产品固定在压力校验台上（法兰连接），注意必须jue对防止开关壳体与传感器发生相对转动。
打开盖板，将电缆穿过电缆接口接入端子板中，电缆另一头接上万用表。
将压力加至0.2MPa，此值可以从标准压力计中读出。
先调下切换值，逆时针旋动设定值螺杆，直至开关触点在0.2MPa处切换。
再塑时针旋动切换差调节螺杆，使切换差从小开始增大，直至压力上升至0.5MPa触点动作。
旋紧锁紧器，调节压力值在大于0.2~0.5MPa范围内来回变化，校验压力上升时，触点切换值是否是0.5MPa，此值即为要设定的上切换值，检验压力下降时，触点的切换值是否是0.2MPa，此值即为要设定的下切换值。

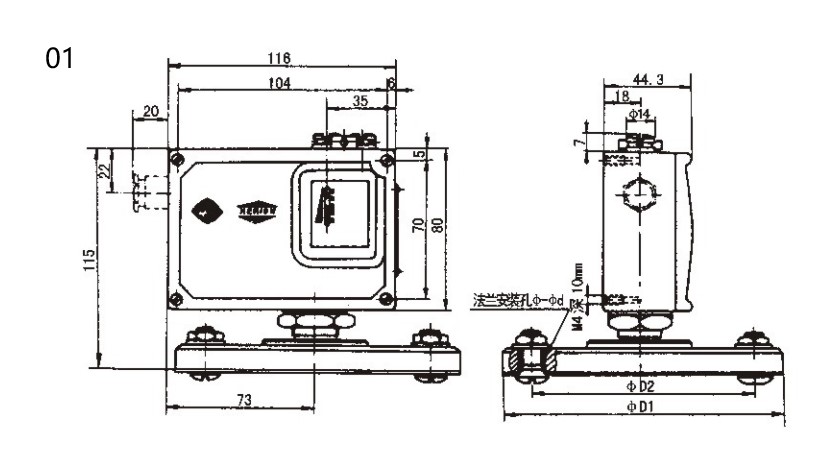

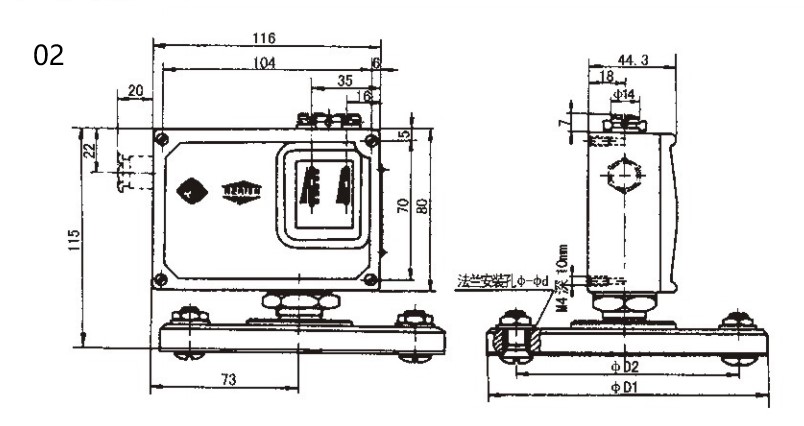

外形及安装尺寸
